圖文介紹 / Graphic introduction

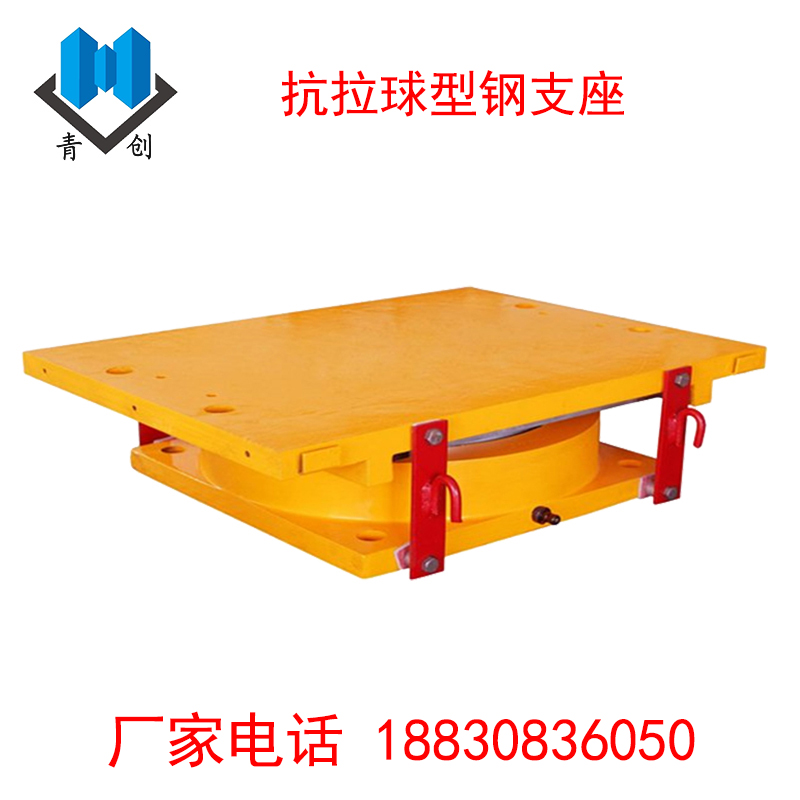

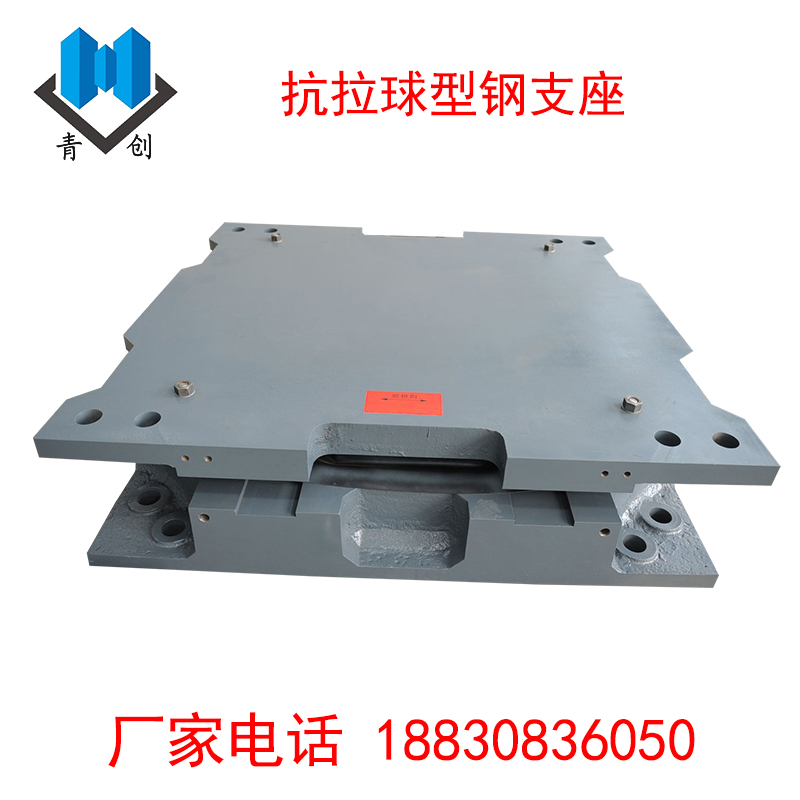

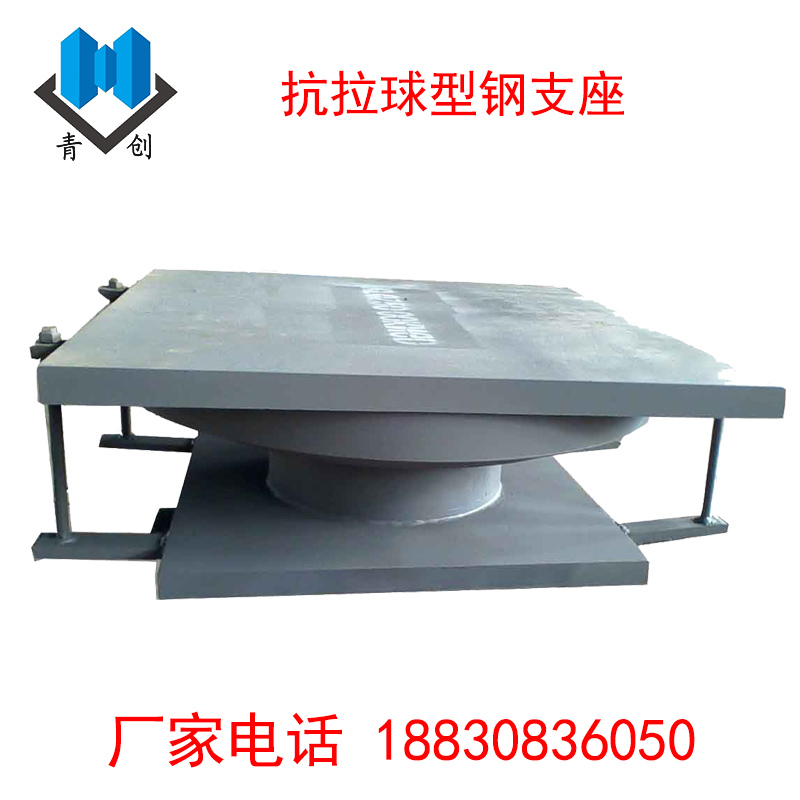

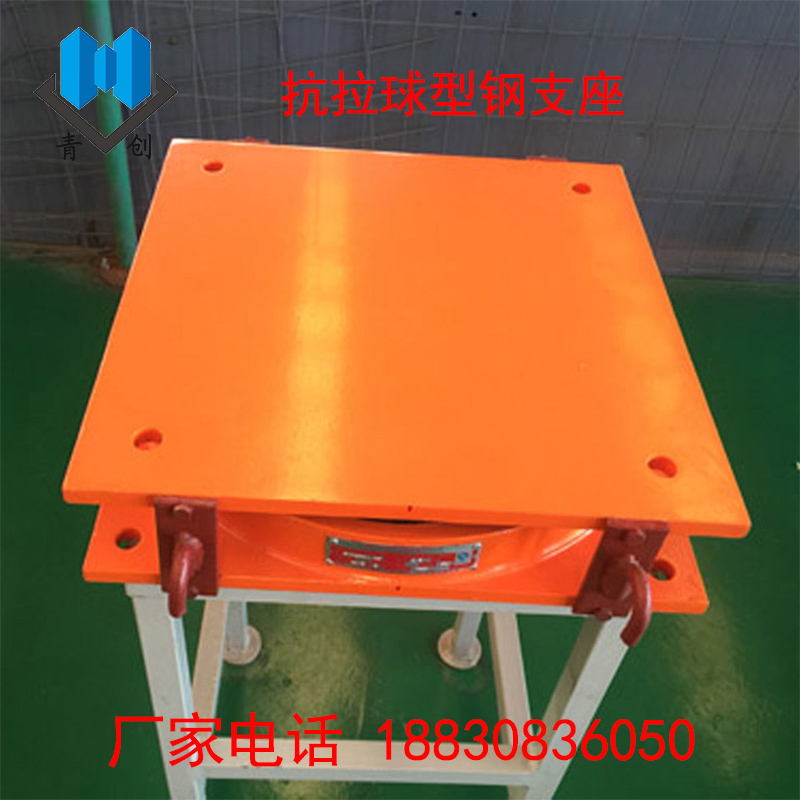

抗拉球形支座包括固定支座、單向活動支座、雙向活動支座三種型式,支座規格分為22個等級,支座豎向設計承載力、設計轉角、摩擦系數均按相關標準要求設計。其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。該系列支座采用彈性減振元件,具有機理清晰明確、結構參數穩定、減振性能優良等特點。該系列支座適用于大跨度空間結構及大跨度梁板,尤其適用于高烈度地震區的工程結構。

抗拉球型支座設計制造原理

體形均勻規整,無論在平面還是立面結構的布置,都力求使其幾何尺寸、剛度延性均勻規整,提高了結構和構件的強度與延性。多道抗振防線。防止脆性和失穩破壞。防止材料老化。高質量的制造與安裝。

抗拉球型支座在作用（或荷載）最不利組合下的最大轉角0.02rad，此值應遵守有關標準的規定或由設計者給出。正確使用狀態下轉角差，此值應遵守有管標準的規定，一般應滿足設計要求。球鉸支座可變轉動時在變荷載作用下出現的翻轉，可變轉動會引起轉動的磨損，球鉸支座將會影響密封圈的耐久性。設計轉動軌跡范圍，應根據設計要求按下列公式計算確定。設計車輛荷載引起的實際變動灰機范圍，支座使用壽命期所承受的車輛數量，設計轉角差，支座底盆內直徑，試驗與實際轉動軌跡范圍之間的額修正系數，一般為5 固定彈性球鉸支座，轉動軌跡范文，球鉸支座國外試驗數據所示。盆式支座轉動引起的約束，橡膠板及密封圈歡動引起的約束，橡膠板最大約束可根據下列規定。球鉸支座產生的最大約束彎矩，橡膠板直徑，永久總用，可變作用引起的轉角，零轉動時回復力矩系數；恒載下偏心距，橡膠板無潤情況下的彎矩，試驗測試裝置系數，采用兩個盆式支座與一個滑動表面測試裝置，球鉸支座采用一個盆式支座與一個靜力球形支座的測試裝置。橡膠板平均壓力，有潤情況下轉動時恢復力矩系數。
